Système d'extraction d'air
Modèles | Débit d’air |
|---|---|

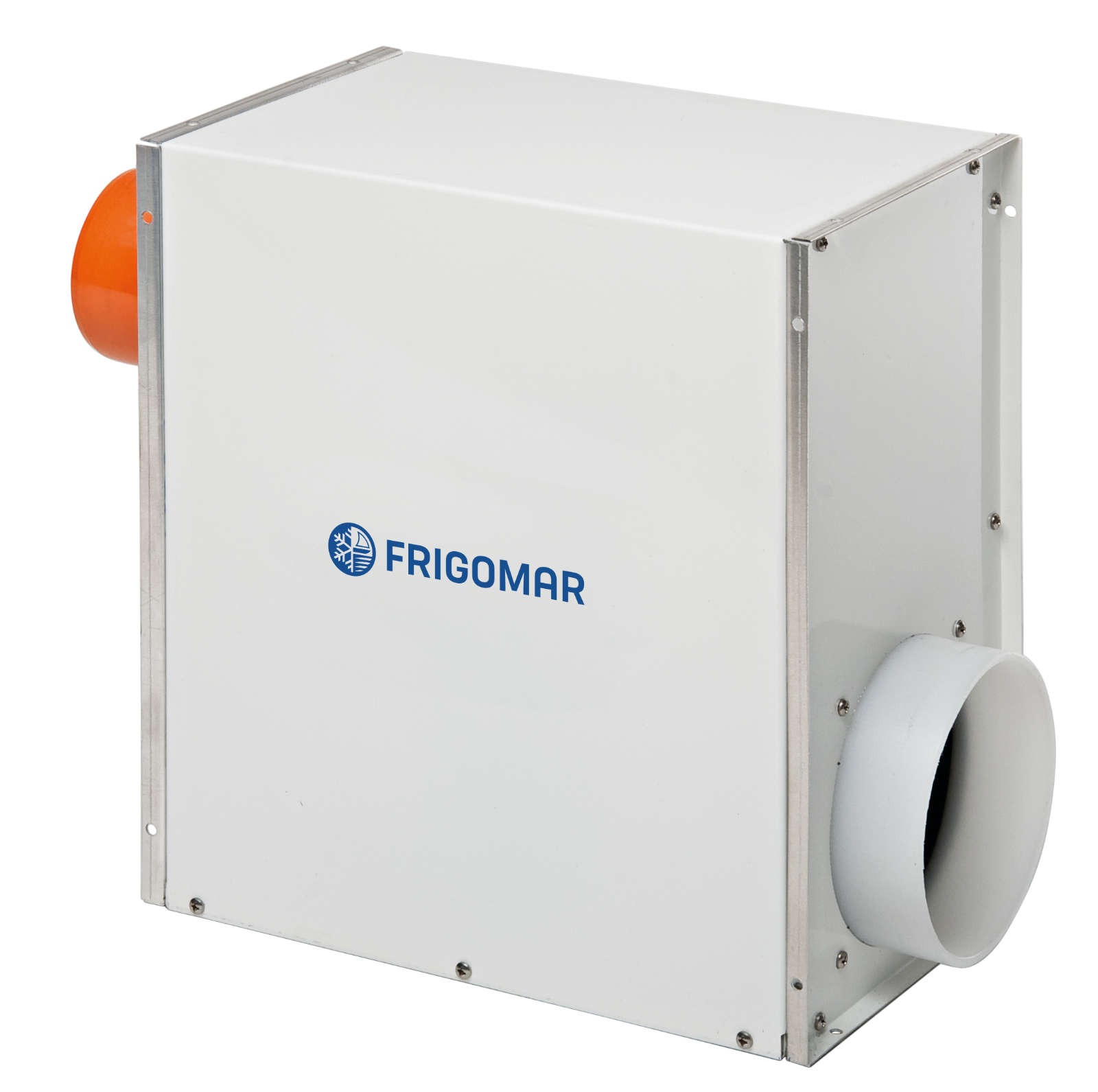

701E | 200 m³/h |

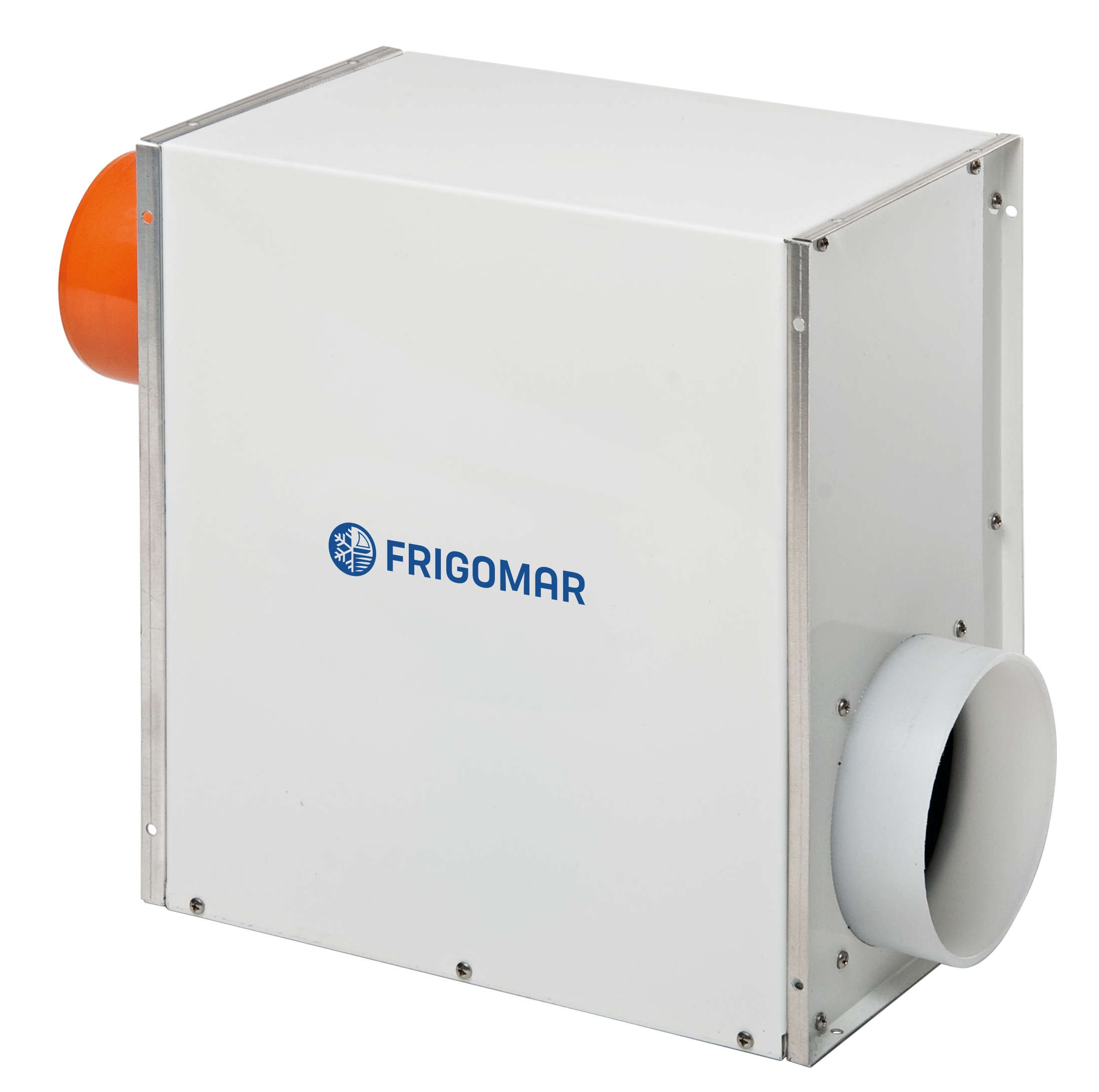

702C | 600 m³/h |

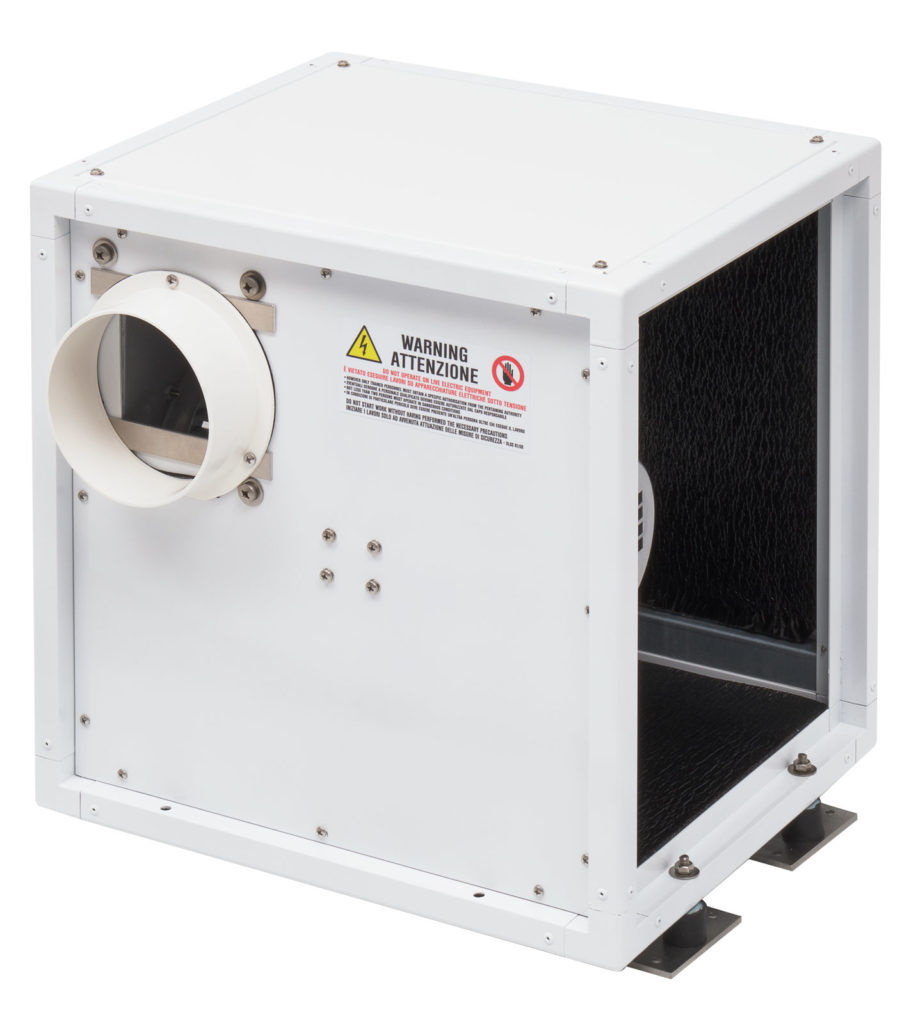

702E | 400 m³/h |
704C | 1.100 m³/h |
704E | 700 m³/h |
704E | 1.400 m³/h |
Le système d’extraction d’air est conçu pour évacuer des espaces intérieurs de l’embarcation (salle de bain, buanderie, cuisine, locaux techniques etc.) une quantité d’air variable afin de pouvoir garantir (en synergie avec le système de renouvellement)le renouvellement complet d’air par heure requis conformément aux spécifications techniques.
Les systèmes d’extraction d’air étant généralement configurés pour un service continu, il est possible de réduire le débit air/bruit pour le fonctionnement nocturne en agissant sur le variateur de vitesse prévu à cet effet.
Outlet
Panneaux
Pieds antivibrations
Spécifications techniques
701E | 702C | 702E | 704C | 704E | 705E | |
|---|---|---|---|---|---|---|
Largeur | 300 mm | 400 mm | 300 mm | 400 mm | 400 mm | 410 mm |
Hauteur | 320 mm | 400 mm | 320 mm | 400 mm | 400 mm | 410 mm |
Profondeur | 180 mm | 340 mm | 180 mm | 340 mm | 340 mm | 410 mm |
Poids | 6 kg | 17 kg | 6 kg | 18 kg | 12 kg | 12 kg |
Débit d’air minimal | 50 m³/h | 200 m³/h | 200 m³/h | 500 m³/h | 400 m³/h | 800 m³/h |
Débit d’air maximal | 200 m³/h | 600 m³/h | 400 m³/h | 1.100 m³/h | 700 m³/h | 1.400 m³/h |
Lignes d’aspiration | 1 x Ø 120 mm | 1 x Ø 120 mm | 1 x Ø 120 mm | 1 x Ø 150 mm | à déterminer | à déterminer |
Lignes d’expulsion | 1 x Ø 120 mm | 1 x Ø 120 mm | 1 x Ø 120 mm | 1 x Ø 150 mm | 1 x Ø 160 mm | à déterminer |
Tension / phase / fréquence | 230 V / 1 / 50-60 Hz | |||||
