Centrale de traitement d’air avancée
Modèles | ||
|---|---|---|
AH1 | 5.000 BTU/h | 1 ventilateur |
AH3 | 9.000 BTU/h | 1 ventilateur |
AH5 | 12.000 BTU/h | 1 ventilateur |
AH7 | 18.000 BTU/h | 2 ventilateurs |
AH9 | 28.000 BTU/h | 2 ventilateurs |
Unités réfrigérantes et chauffantes internes à faible consommation d’énergie.
Les ventilo-convecteurs sont composés d’un boîtier métallique dans lequel une batterie de condenseur pour l’échange thermique, un ou plusieurs ventilateurs, un filtre à air et un bac pour le recueil de la condensation sont à même de réfrigérer ou chauffer l’air de la pièce.
Ils sont reliés aux unités réfrigérantes par des raccordements hydrauliques transportant l’eau réfrigérée ou chauffée.
Les ventilo-convecteurs non canalisables introduisent l’air directement dans la pièce dans laquelle ils sont installés.
Caractéristiques de la série AH
- Ventilateur EC rotatif à haut rendement
- Plateau en plastique auto-extinguible (catégorie E0)
- Quatre positions d’échappement
- Système de stérilisation de l’air UVA/UVC
- Résistance

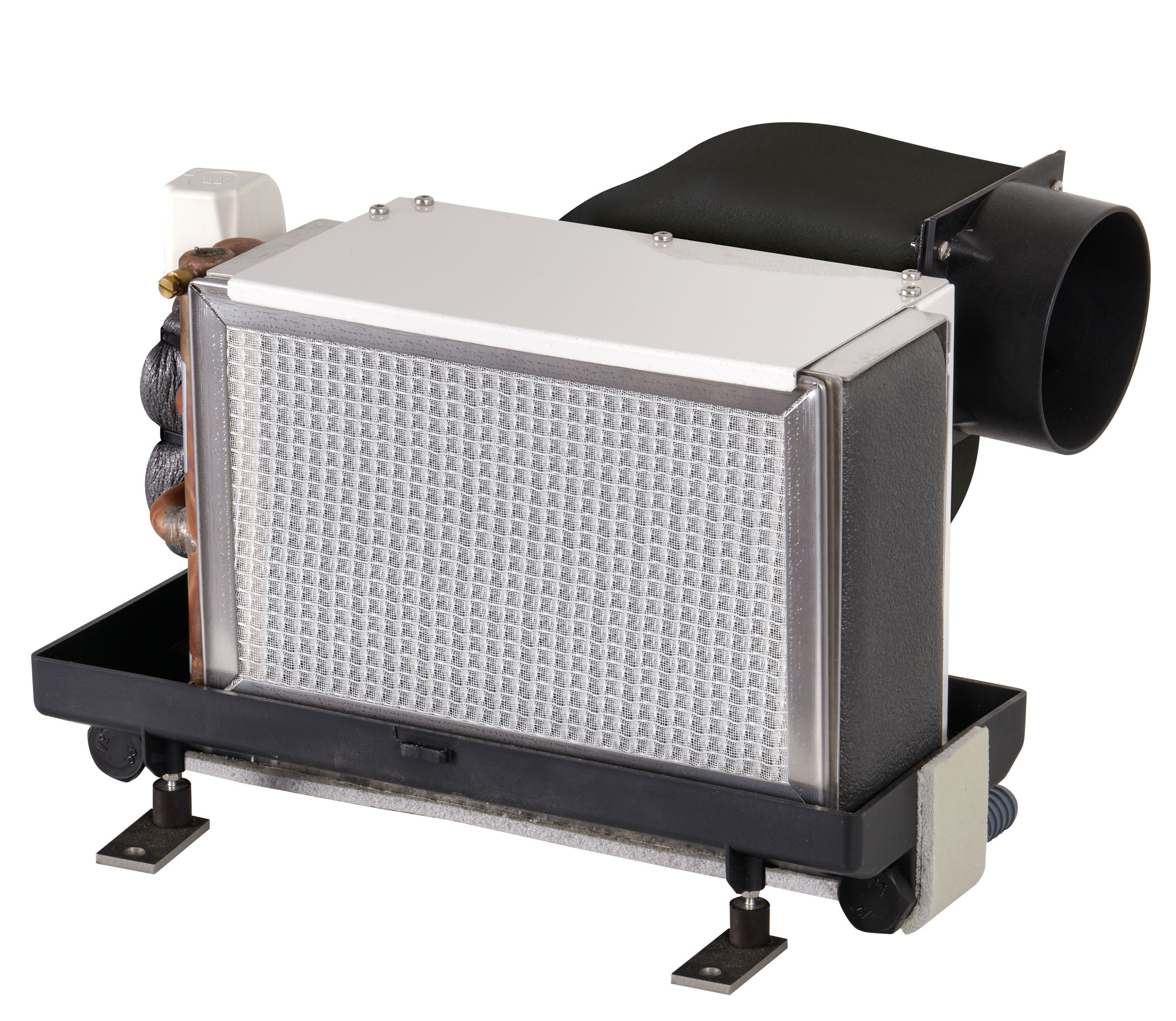

Fancoil AH1

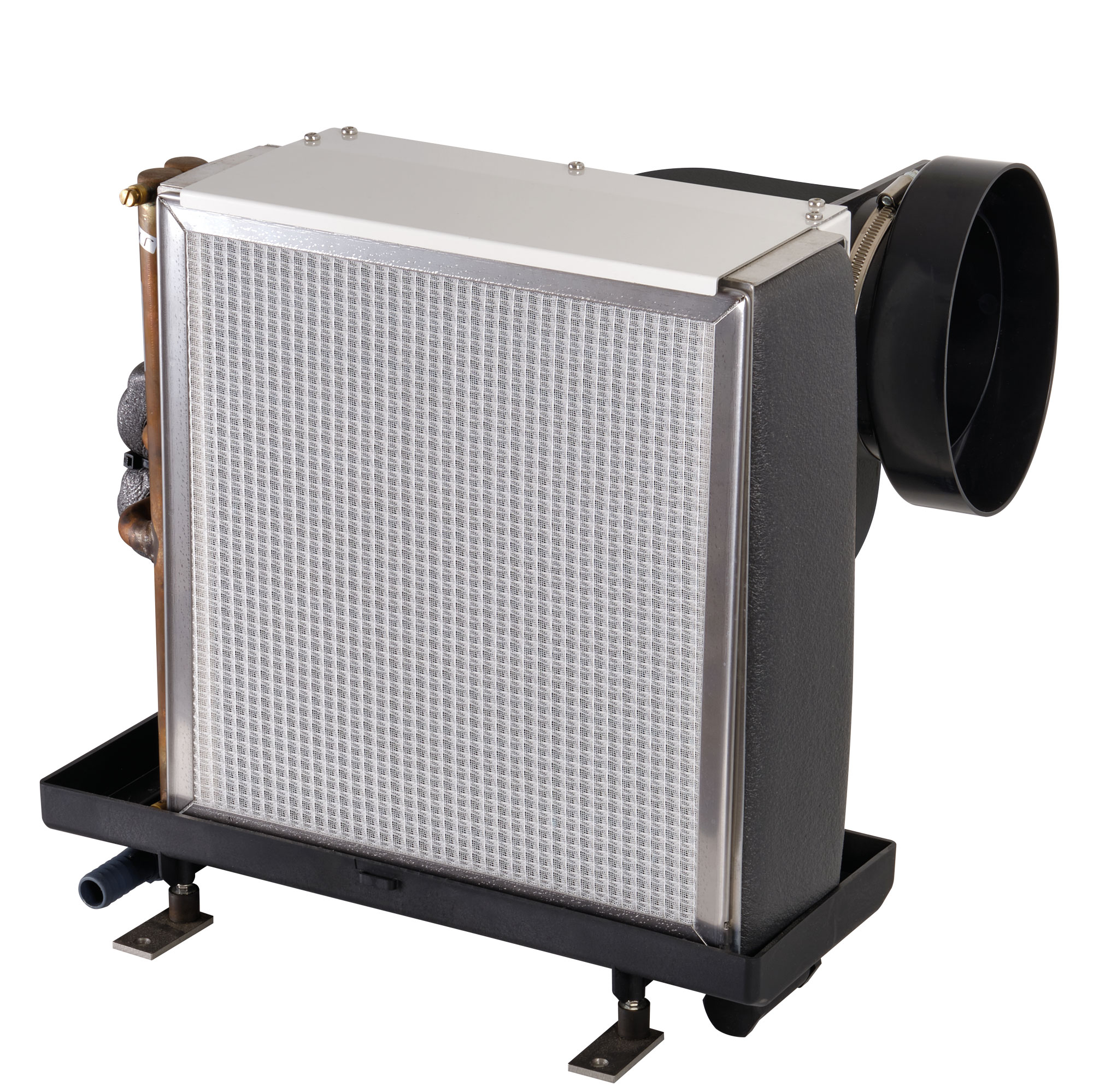

Fancoil AH3

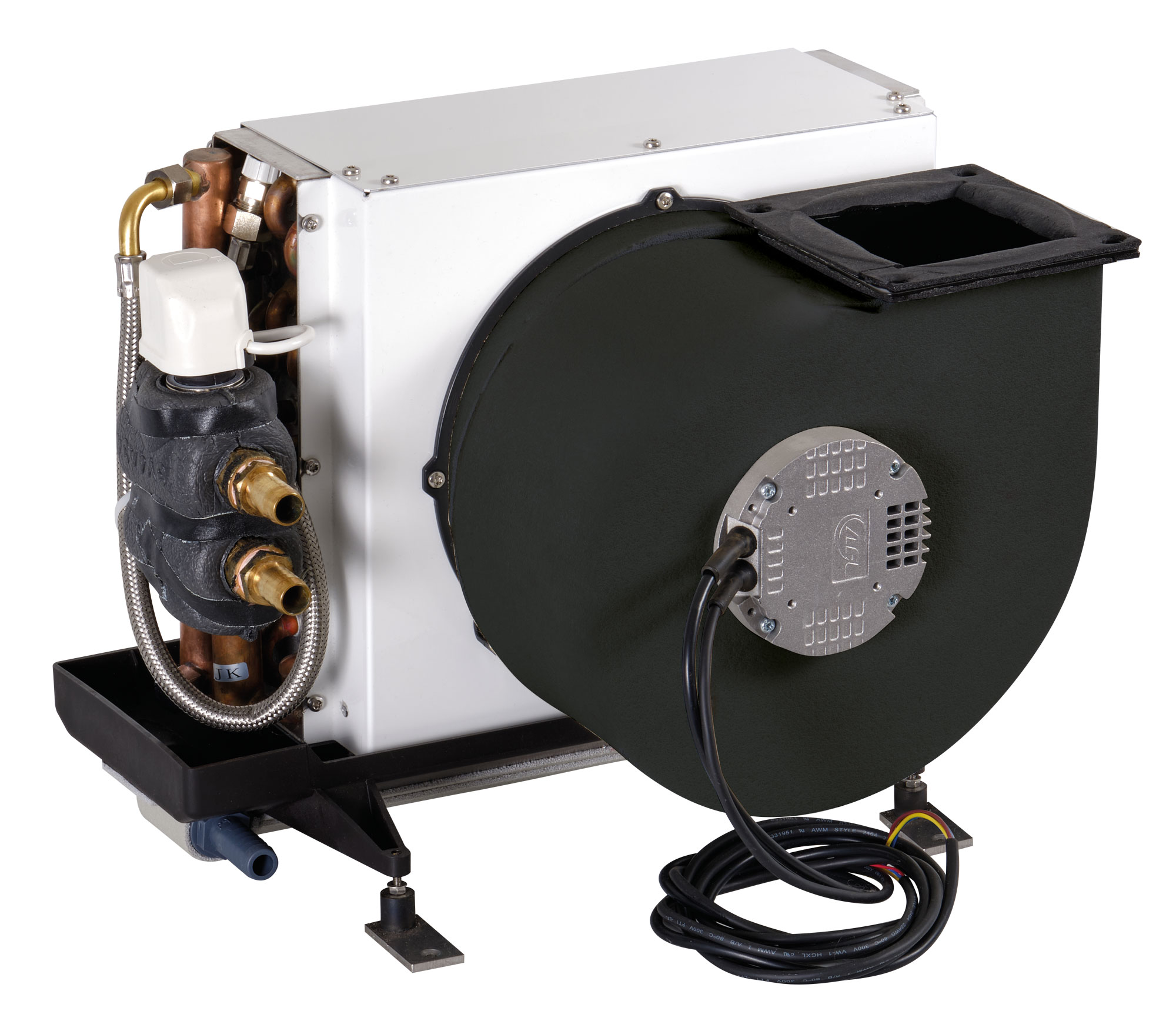

Fancoil AH3 - retro

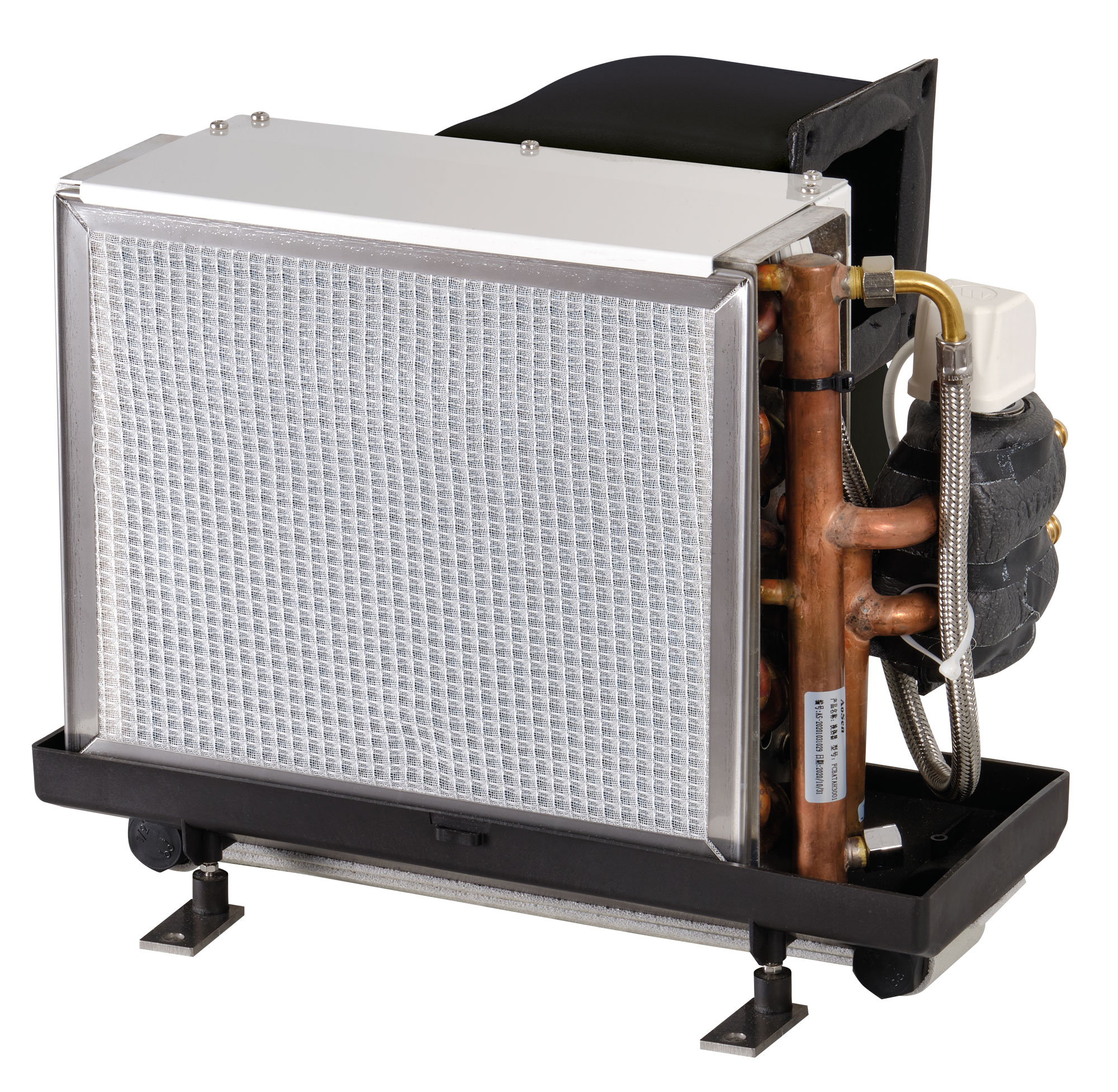

Fancoil AH5

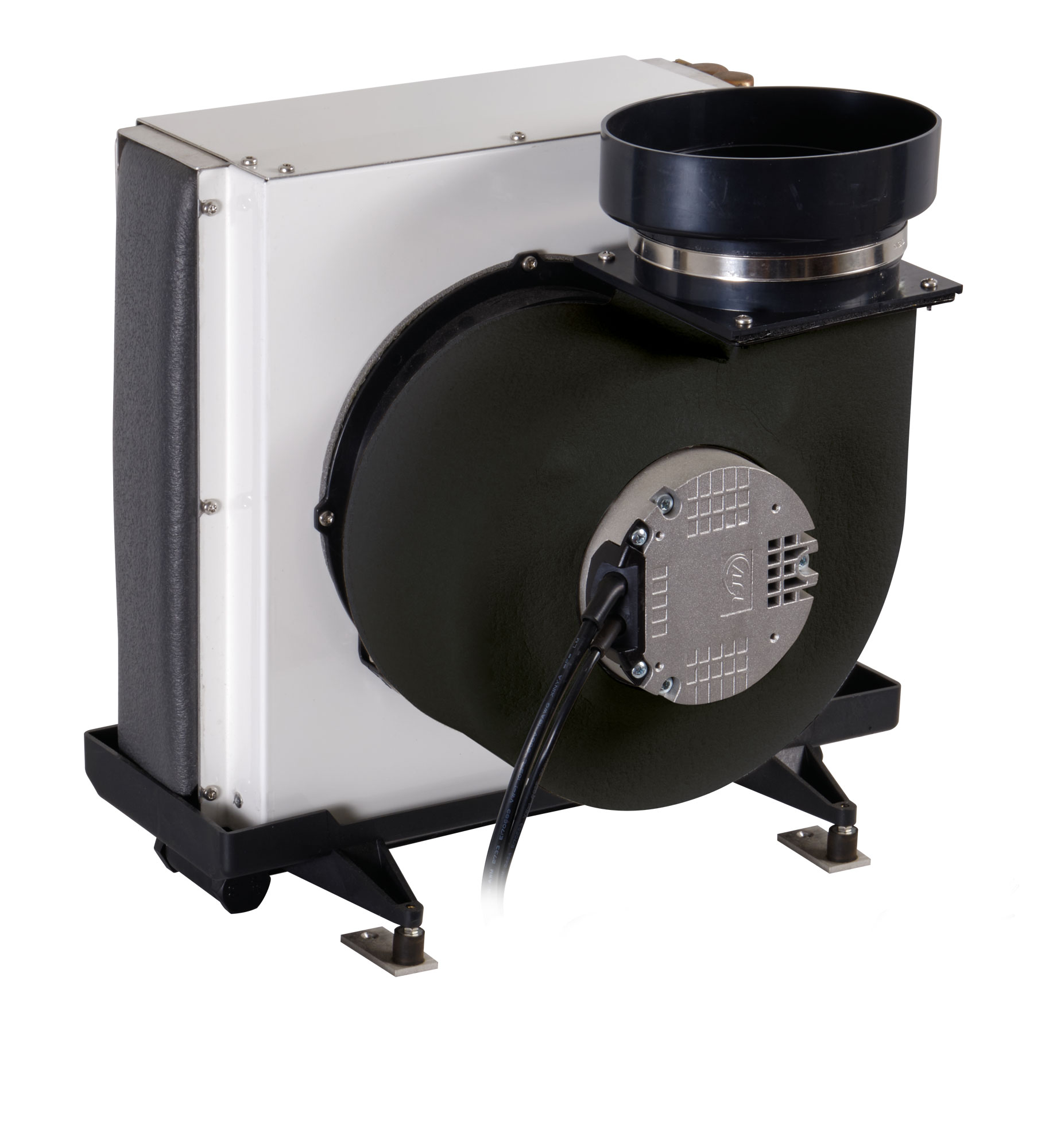

Fancoil AH5

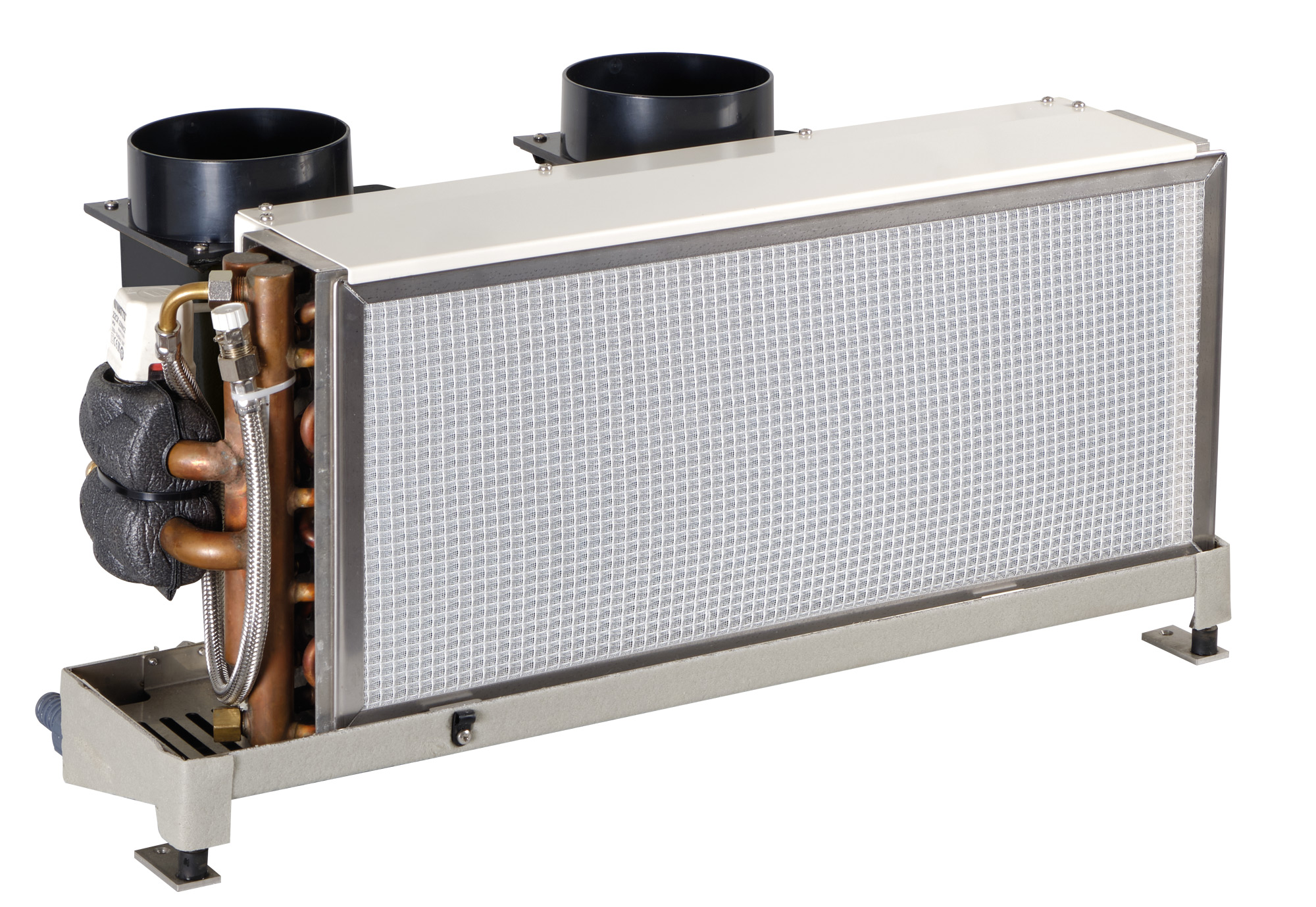

Fancoil AH7

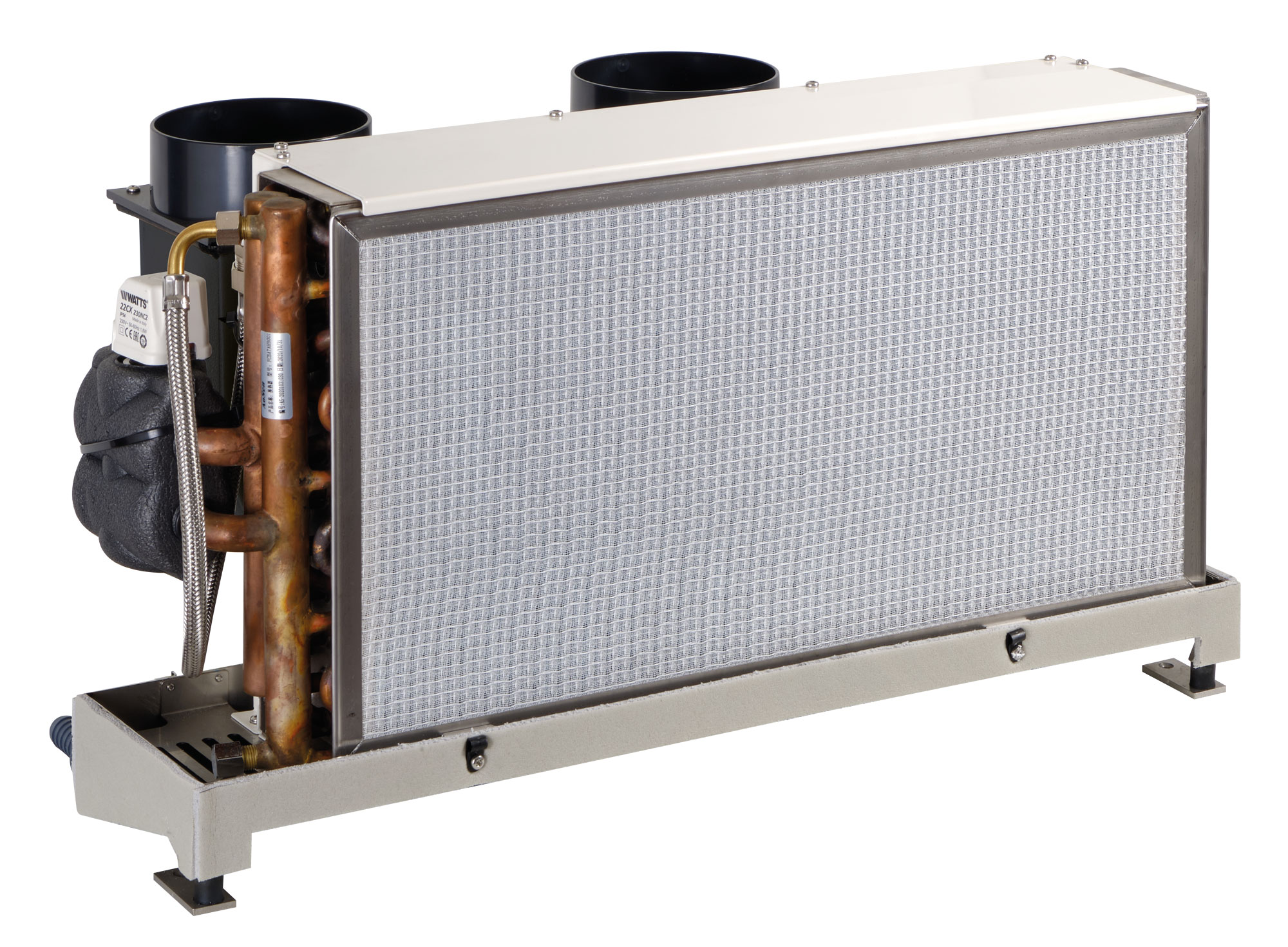

Fancoil AH9
Spécifications techniques
| AH1 | AH3 | AH5 | AH7 | AH9 | ||
|---|---|---|---|---|---|---|
| Capacité de refroidissement | 5.000 BTU | 9.000 BTU | 12.000 BTU | 18.000 BTU | 25.000 BTU | |
| Largeur | 360 mm | 400 mm | 400 mm | 655 mm | 655 mm | |
| Hauteur | 225 mm | 305 mm | 380 mm | 305 mm | 355 mm | |
| Profondeur | 285 mm | 291 mm | 307 mm | 294 mm | 310 mm | |
| Poids | 5 kg | 6,5 kg | 7 kg | 12 kg | 13,5 kg | |
| Ventilateurs | 1 | 2 | ||||
| Tension / phase / fréquence | 230 V / 1 / 50-60 Hz | |||||
